超聲波打棗機振子焊頭組圖示
發布者：益百機械 發布時間：2021/7/13 16:47:53

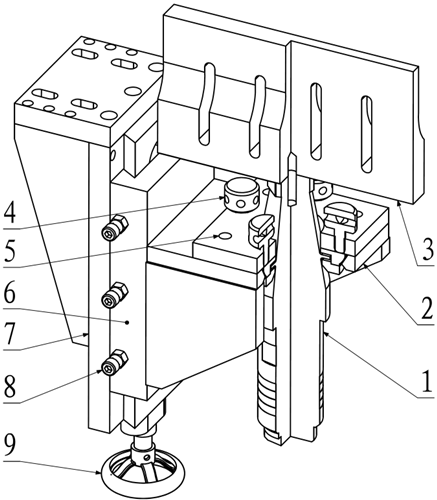

超聲波打棗機振子焊頭組圖示：
1.超聲波振子：將電能轉換為機械能。
2. 振子固定法蘭：安裝固定振子，有絕
緣膠墊隔開防止共振。
3. 超聲波焊頭：傳輸超聲波發射的能量，
達到切割工作物之目的。
4. 水平調節螺絲：調節此螺絲實現焊頭
水平調整。
5. 振子法蘭板鎖緊螺絲：拆缷振子上法
蘭板鎖緊螺絲，再拆卸下法蘭板才能
拆下振子。
6. 燕尾槽拖板滑塊：燕尾槽拖板的滑動
件，調校振子焊頭組升降。
7. 燕尾槽拖板固定板：燕尾槽拖板的固
定件，振子焊頭組安裝固定座。
8. 燕尾槽拖板頂緊螺絲：調整好焊頭高
度，把滑塊鎖緊。
9. 手輪：旋轉手輪調動滑塊升降。
文章由：超聲波打棗機 http://uzpm.cn/ 佛山市益百機械制造有限公司
