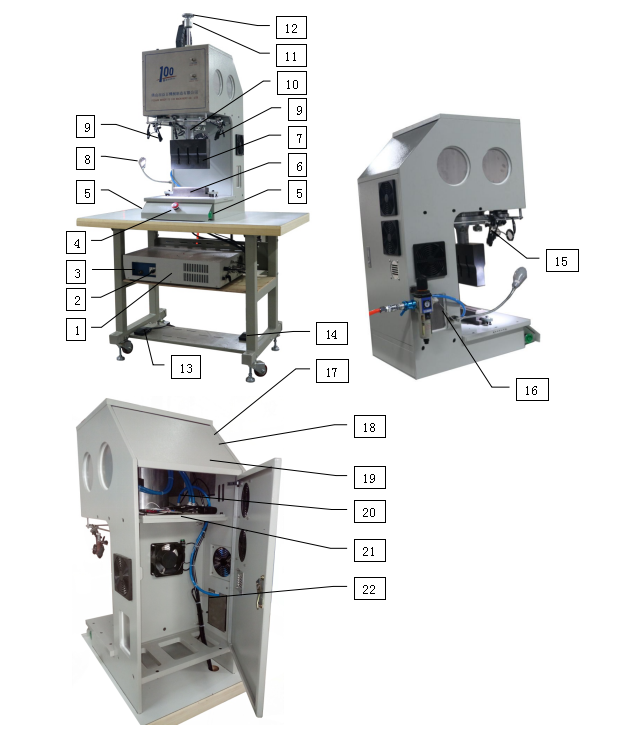

超聲波焊切機各部名稱及功能：

1. 超聲波發生器（發振箱）：產生超聲波能量。

2. 功率檔位：有1、2、3檔，超聲波焊頭發振時，視電流高低而調整所需的檔位。

3. 頻率調整螺絲：調整電氣的諧振頻率，與機械之振動系統相匹配。

4. 急停按鈕：當工作中出現意外時，按急停按鈕機器立刻停止工作。

5. 啟動按鈕：雙手啟動控制氣缸使焊頭升降。

6. 下模具：加工產品所用的切刀、花形刀模等，更換不同的模具可以加工不同的產品。

7. 焊頭（HORN）：傳輸超音波發射的能量，達到切割工作物之目的。

8. 照明燈：提供工作環境的照明。

9. 紅外線：產品的定位放置。

10. 超聲波振子：將電能轉換為機械能。

11. 可調螺套：調整焊頭升降的下止點，順時針旋轉時焊頭的下止點上升，逆時針旋轉時焊頭的下止點下移。

12. 手輪式鎖緊螺母：焊頭升降行程調整后，以此螺帽鎖緊固定，防止其行程變動。

13. 吹氣腳踏開關：打孔模加工時用于吹走廢料。（機器配備功能）

14. 啟動腳踏開關：控制氣缸使焊頭升降。

15. 焊頭水平調整螺絲：調較此螺絲使焊頭與下模具水平吻合。

16. 調壓過濾器：機器動作之氣源，直接影響氣缸上升的氣壓，濾除壓縮空氣內雜質與水份，濾杯內若有積水，請拆下清除之。

17. 氣缸升降電磁閥：控制氣缸的通斷氣使氣缸上升或下降。

18. 小型變壓器1：吹氣電磁閥電源，AC220V轉換為12V。（機器配備功能）

19. 小型變壓器2：紅外線電源，AC220V轉換為5V。

20. 吹氣開關：打孔模加工時打開此開關。（機器配備功能）

21. 散熱風扇：振子焊頭吹風散熱。

22. 吹氣電磁閥：控制打孔模具的吹氣。（機器配備功能）
