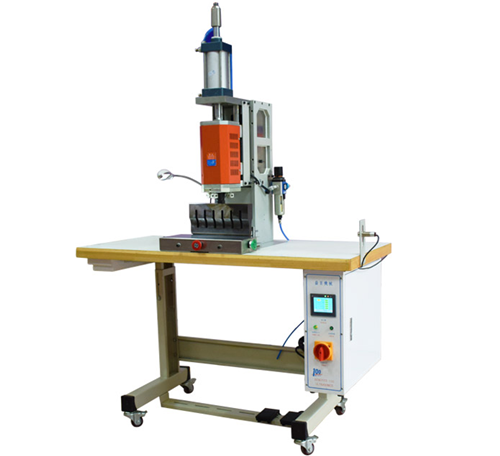

超聲波切布機安裝說明

1. 發振箱的安裝

（1）將發振箱上電源電線接到220V 1P之電源上，電源插座一定要有地線腳。

（2）機臺之輸出電線，插入發振箱只輸出插座并鎖緊。

（3）機臺之控制電纜，插入發振箱之控制插座并鎖緊。

（4）注意：

a、接地線請確認接“地”不可與電源“電線”連接，以防漏電，消除靜電累積。

b、安裝前必須確定電源是關閉的，以及機臺上的電源開關置于OFF狀態。

c、發振箱重約20kg，維修搬運時請小心。

2. 模具拆卸

（1）安裝模具時，先將氣缸上升，調整好對應焊頭下降位置，用壓碼壓緊模具。打開電源，將白紙放在模具上試壓看看效果，如未能達到均勻，表示模具與焊頭沒有保持水平，此時，應調整焊頭位置。

3. 焊頭的拆裝

拆卸焊頭時，先將氣缸上升，再以固定扳手夾住變幅桿，以焊頭扳手，勾住焊頭，逆時針放松即可取下，裝回時反序行之。

注意：

  （1）焊頭水平度於出廠前已調妥，非經測量發現水平度傾斜，請勿任意調整。

  （2）若必要時把量表置于機臺上，指針與焊頭平面接觸，旋轉焊頭，即可測出水平度，再返復調整螺絲，使水平度在0.01mm以下即可。
